SZG系列長時間通電三相干式自耦變壓器
SZG系列長時間通電三相干式自耦變壓器

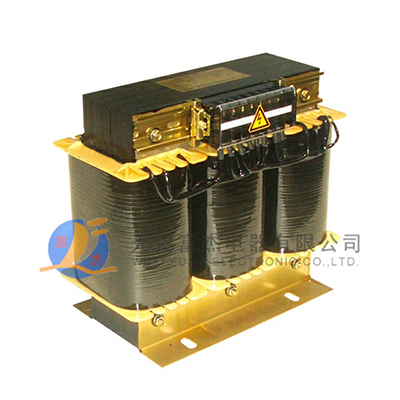

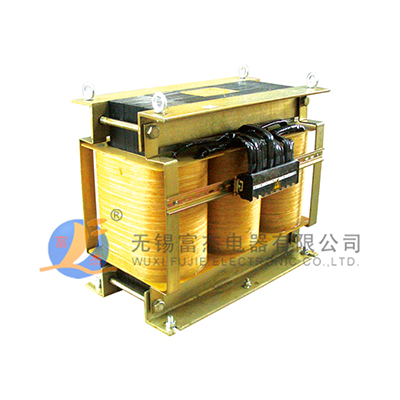

SZG系列長時間通電三相干式自耦變壓器廣泛應用于工礦企業、數控機床、加工中心、自動化控制設備，各類機械、發電廠、機場、高層建筑、地鐵等安全防火要求較高的場所。作變換電壓，數控系統，動力電源之用。該產品是戶內裝置，空氣自冷或風冷式。
圖示
|
|

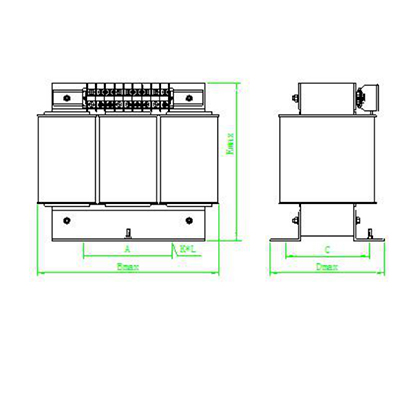

| 圖1 | |
|
|

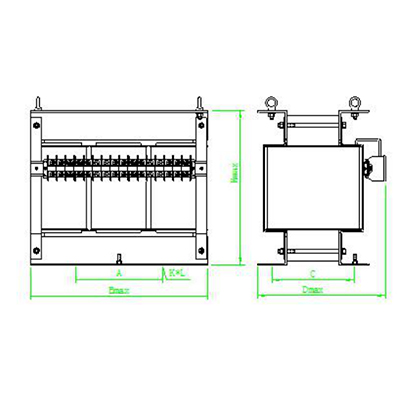

| 圖2 |

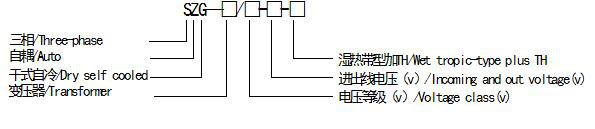

型號含義
SZG系列長時間通電三相干式自耦變壓器主要技術參數
|
型號
容量KVA
|
阻抗電壓UK% | 空載電流I0% | 外形尺寸 | 安裝尺寸 | 安裝孔 |
重量
kg
|
圖號
|

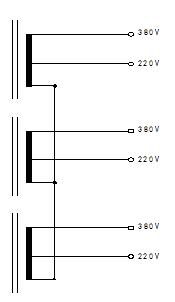

聯結示意圖 | |||
| Bmax×Dmax×Emax | A×C | K×L | |||||||||
| 1 | 4 | 18 | 185×115×145 | 122×98 | 7×11 | 8.5 |
圖1
|
|
|||
| 2 | 4 | 14 | 230×130×205 | 150×90 | 10×30 | 14 | |||||
| 3 | 4 | 14 | 230×140×205 | 150×100 | 10×30 | 18.5 | |||||
| 4 | 4 | 11 | 230×150×205 | 150×110 | 10×30 | 20 | |||||
| 5 | 4 | 10 | 260×145×235 | 150×110 | 10×30 | 25 | |||||
| 6 | 4 | 8 | 260×155×235 | 150×115 | 10×30 | 28 | |||||
| 7 | 3.5 | 8 | 300×150×265 | 150×110 | 10×30 | 37 | |||||
| 8 | 3 | 8 | 300×160×265 | 150×120 | 10×30 | 40 | |||||
| 10 | 2.5 | 8 | 300×170×265 | 150×130 | 10×30 | 48 | |||||
| 12 | 2.5 | 8 | 300×180×265 | 150×140 | 10×30 | 58 | |||||
| 14 | 2.5 | 8 | 360×240×310 | 250×140 | 14×40 | 68 |
圖2
|
||||
| 20 | 2.5 | 7.5 | 360×270×310 | 250×160 | 14×40 | 100 | |||||
| 30 | 2.5 | 7.5 | 385×285×330 | 300×170 | 14×40 | 120 | |||||
| 40 | 2.5 | 7 | 420×300×360 | 300×180 | 14×40 | 140 | |||||
| 50 | 2.5 | 6.5 | 420×310×360 | 300×190 | 14×40 | 170 | |||||
| 60 | 3.2 | 6 | 420×310×410 | 300×190 | 14×40 | 180 | |||||
| 80 | 3.2 | 5.8 | 525×320×450 | 300×200 | 14×40 | 250 | |||||
| 100 | 3 | 5.8 | 525×340×450 | 300×210 | 14×40 | 310 | |||||
| 150 | 3 | 5 | 570×360×565 | 300×220 | 14×40 | 450 | |||||
|
SZG系列長時間通電三相變壓器技術參數示例 |
|||||||||||
| 規格 | SZG-10KVA | SZG-20KVA | SZG-30KVA | SZG-50KVA | |||||||
| 一次電壓 | AC 380V 50/60Hz 電壓按用戶要求 | ||||||||||
| 二次電壓 | AC 220V 3Φ 電壓按用戶要求 | ||||||||||
| 二次電流 | 26.3A | 52.5A | 78.8A | 131.4A | |||||||
| 周圍環境溫度 | -5℃~50℃ | ||||||||||
| 絕緣等級 | B級（最高容許溫度130℃） 可按用戶要求 | ||||||||||
| 允許濕度 | Max95%RH | ||||||||||
| 允許溫升 | 80℃(總溫度可達135℃) | ||||||||||
| 型式 | 干式、自冷 | ||||||||||
| 絕緣耐壓 | 2500VAC 1minute | ||||||||||
| 重量 | 48KG | 100KG | 120KG | 170KG | |||||||
1、自耦變壓器0-220-380時，執行以上尺寸，若電壓改動，需工程師另計算；
2、表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；
3、對未列出的規格和尺寸，可根據用戶要求協商確定；
4、本產品絕緣等級為B級，也可根據客戶要求生產(F、H)。
5、尺寸如有變動，恕不另行通知。
