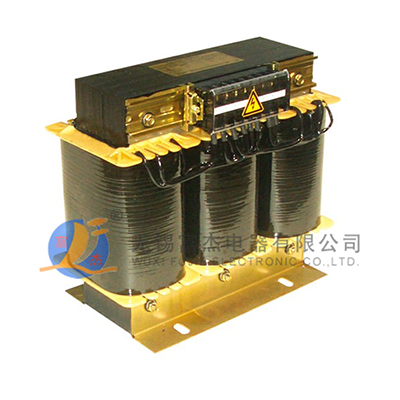

SG(ZSG)系列三相干式變壓器

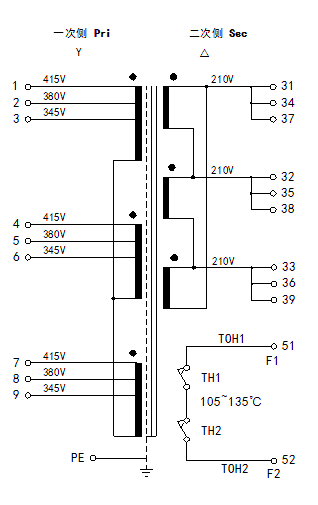

連接示意圖
SG(ZSG)系列三相干式變壓器廣泛用于工礦企業、數控機床、加工中心、自動化控制設備，各類機械、發電廠、機場、高層建筑、地鐵等安全防火要求較高的場所。作變換電壓、供照明電氣設備，數控系統，動力電源、整流電源之用。該產品是戶內裝置，空氣自冷或風冷式。

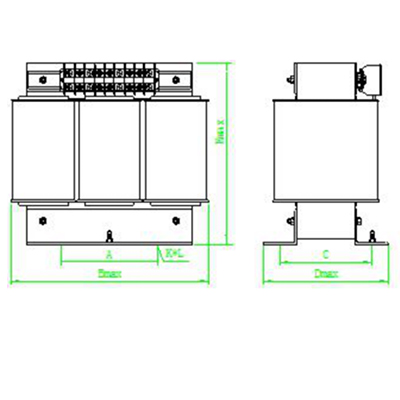

圖示
|
|
|
圖1
|

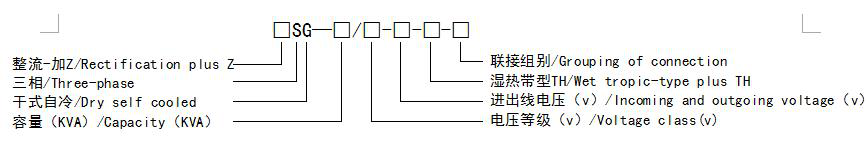

型號含義
訂貨須知
1、 產品型號
2、 額定容量
3、 初次級額定電壓
4、 聯結組別
5、 頻率
6、 500KVA以上變壓器需和對方單位技術交底
SG(ZSG)系列三相干式變壓器主要技術參數
|
型號容量
KVA
|
UK%
|
10%
|
外形尺寸
|
安裝尺寸
|
安裝孔
|
重量
|
圖號
|

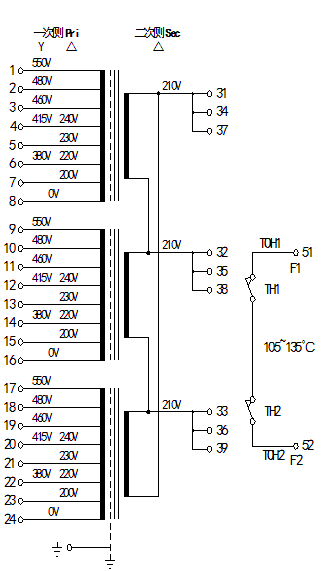

連接示意圖
|
|
Bmax×Dmax×Emax
|
A×C
|
K×L
|
Kg
|
|
0.3
|
4
|
25
|
150×100×120
|
90×80
|
7×11
|
6
|
|
請查看連接示意圖
|
|
0.5
|
4
|
25
|
185×115×145
|
122×98
|
7×11
|
8.5
|
|
1
|
4
|
18
|
230×130×205
|
150×90
|
10×30
|
14
|
|
1.5
|
4
|
18
|
230×140×205
|
150×100
|
10×30
|
18.5
|
|
2
|
4
|
14
|
230×150×205
|
150×110
|
10×30
|
20
|
|
2.5
|
4
|
14
|
260×145×235
|
150×110
|
10×30
|
25
|
|
3
|
4
|
14
|
260×155×235
|
150×115
|
10×30
|
28
|
|
3.5
|
3
|
11
|
300×150×265
|
150×110
|
10×30
|
37
|
|
4
|
3
|
11
|
300×160×265
|
150×120
|
10×30
|
40
|
|
5
|
2.5
|
10
|
300×170×265
|
150×130
|
10×30
|
48
|
|
6
|
2.5
|
8
|
300×180×265
|
150×140
|
10×30
|
58
|
|
7
|
2.5
|
8
|
360×240×310
|
250×140
|
14×40
|
68
|
圖2
|
|
8
|
2.5
|
8
|
360×250×310
|
250×150
|
14×40
|
75
|
|
10
|
2.5
|
8
|
360×270×310
|
250×160
|
14×40
|
100
|
|
12
|
2.5
|
8
|
385×275×330
|
300×160
|
14×40
|
110
|
|
15
|
2.5
|
8
|
385×285×330
|
300×170
|
14×40
|
120
|
|
20
|
2.5
|
7.5
|
420×300×360
|
300×180
|
14×40
|
140
|
|
25
|
2.5
|
7.5
|
420×310×360
|
300×190
|
14×40
|
170
|
|
30
|
3.2
|
7.5
|
420×310×410
|
300×190
|
14×40
|
180
|
|
35
|
3.4
|
7
|
480×320×410
|
300×200
|
14×40
|
220
|
|
40
|
3.4
|
7
|
525×320×450
|
300×200
|
14×40
|
250
|
|
45
|
3
|
6.5
|
525×330×450
|
300×205
|
14×40
|
280
|
|
50
|
3
|
6.5
|
525×340×450
|
300×210
|
14×40
|
310
|
|
64
|
3
|
6
|
550×350×470
|
300×230
|
14×40
|
400
|
|
80
|
3.2
|
5.8
|
570×360×565
|
300×220
|
14×40
|
500
|
|
100
|
3.2
|
5.8
|
760×330×680
|
560×205
|
18×40
|
700
|
圖3
|
|
150
|
3
|
5
|
820×350×810
|
550×225
|
18×40
|
900
|
|
200
|
3
|
5
|
870×380×870
|
570×245
|
18×40
|
1100
|
|
250
|
3
|
4.5
|
900×430×970
|
710×260
|
18×40
|
1280
|
|
300
|
3
|
4.5
|
930×440×1020
|
710×270
|
18×40
|
1600
|
|
400
|
3
|
4.5
|
1125×570×1160
|
750×310
|
18×40
|
1900
|
|
500
|
3
|
4.5
|
1200×600×1225
|
750×315
|
18×40
|
2200
|
|
SG系列三相變壓器技術參數示例
|
|
規格
|
SG-10KVA
|
SG-20KVA
|
SG-30KVA
|
SG-45KVA
|
|
一次電壓
|
AC200/220/230/240/345/380/415/460/480/550V 50/60Hz
電壓按用戶要求
|
|
二次電壓
|
AC 210V 3Φ 電壓按用戶要求
|
|
二次電流
|
29A
|
58A
|
87A
|
130A
|
|
二次電壓變動
|
5%
|
|
二次電壓偏差
|
±3%
|
|
聯結組別
|
Y/Δ Δ/Y Y/Y0 可按用戶要求
|
|
周圍環境溫度
|
-5°C~50°C
|
|
絕緣等級
|
B級（最高容許溫度130°C）可按用戶要求
|
|
允許濕度
|
Max95% RH
|
|
允許溫升
|
80°C（總溫度可達135°C）
|
|
型式
|
干式、自冷
|
|
絕緣耐壓
|
2500VAC 1minute
|
|
重量
|
100KG
|
140KG
|
180KG
|
280KG
|
1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；
2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；
3、 對未列出的規格和尺寸，可根據用戶要求協商確定;
4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）。
5、尺寸如有變動，恕不另行通知。
