CSG系列三相伺服變壓器

CSG系列三相伺服變壓器

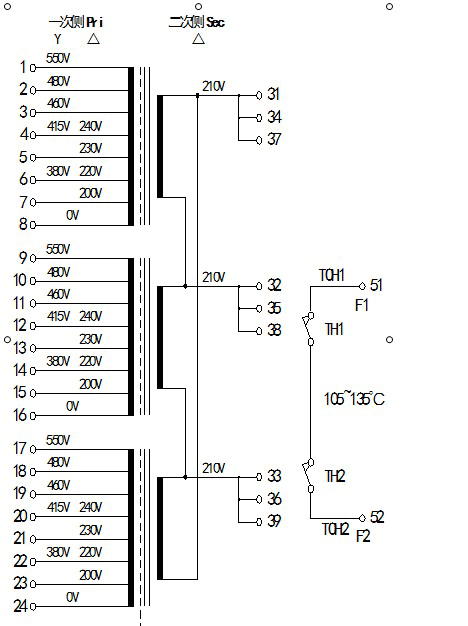

連接示意圖



CSG系列三相伺服變壓器為SG的延伸產品，主要用于伺服電機和伺服系統，廣泛應用于各類進口數控機床、加工中心、自動化控制、數控設備的伺服系統和主軸電機的電壓變換，及控制電源之用；可與發那科、西門子、松下、三菱、華中、凱恩帝、航天等數控伺服系統、伺服電機、主軸電機匹配使用。

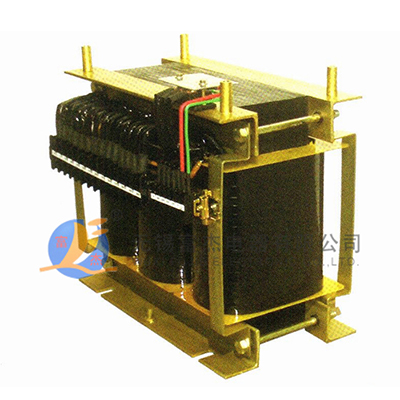

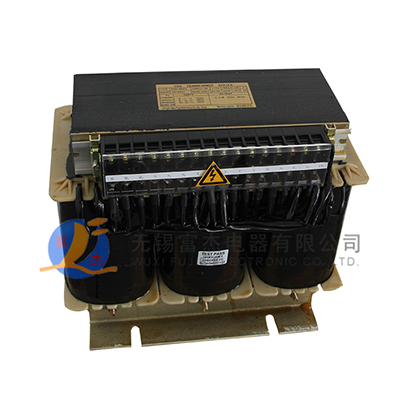

圖示

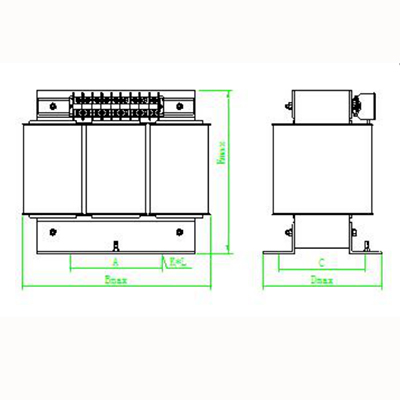

圖1
圖2

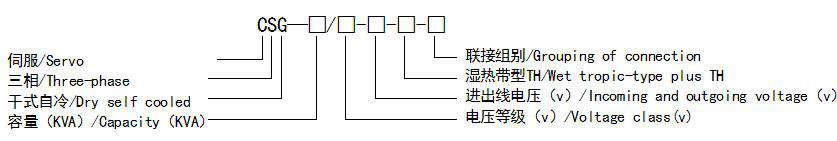

型號含義




訂貨須知

1、 產品型號

2、 額定容量

3、 初次級額定電壓

4、 聯結組別

5、 頻率

6、 其他特殊要求


CSG系列三相伺服變壓器主要技術參數

型號容量 KVA 阻抗電壓 UK% 空載電流 10% 外形尺寸 安裝尺寸 安裝孔 重量 圖號 連接示意圖
Bmax×Dmax×Emax A×C K×L Kg
0.3 4 25 150×100×120 90×80 7×11 6 圖1
0.5 4 25 185×115×145 122×98 7×11 8.5
1 4 18 230×130×205 150×90 10×30 14
1.5 4 18 230×140×205 150×100 10×30 18.5
2 4 14 230×150×205 150×110 10×30 20
2.5 4 14 260×145×235 150×110 10×30 25
3 4 14 260×155×235 150×115 10×30 28
3.5 3 11 300×150×265 150×110 10×30 35
4 3 11 300×160×265 150×120 10×30 40
5 2.5 10 300×170×265 150×130 10×30 48
6 2.5 8 300×180×265 150×140 10×30 58
7 2.5 8 360×240×310 250×140 14×40 68 圖2
8 2.5 8 360×250×310 250×150 14×40 75
10 2.5 8 360×270×310 250×160 14×40 100
12 2.5 8 385×275×330 300×160 14×40 110
15 2.5 8 385×285×330 300×170 14×40 120
20 2.5 7.5 420×300×360 300×180 14×40 140
25 2.5 7.5 420×310×360 300×190 14×40 170
CSG系列數控機床專用伺服變壓器技術參數示例
規格 CSG-2.5KVA CSG-3.5KVA CSG-5KVA CSG-8KVA
一次電壓 AC380/415/460/480/550V Y接法 AC200/220/230/240VΔ接法+10%；-15%50/60HZ±2Hz電壓按用戶要求
二次電壓 AC 210V 3Φ 電壓按用戶要求
二次電流 6.8A 9.6A 13.7A 22A
二次電壓變動 5%
二次電壓偏差 ±3%
聯結組別 Y/Δ Δ/Y  Y/Y0 可按用戶要求
周圍環境溫度 -5°C~50°C
絕緣等級 B級（最高容許溫度130°C）可按用戶要求
允許濕度 Max95% RH
允許溫升 80°C（總溫度可達135°C）
型式 干式、自冷
絕緣耐壓 2500VAC  1minute
重量 25KG 35KG 48KG 75KG
1、產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；
2、表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；
3、對未列出的規格和尺寸，可根據用戶要求協商確定;；
4、本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；
5、尺寸如有變動，恕不另行通知。
