JBK5Z系列整流電源變壓器

JBK5Z系列整流電源變壓器

JBK5Z系列整流電源變壓器是根據BKZ系列硅整流電源裝置和JBK5系列單相變壓器結合延伸而來，具有結構緊湊、外形美觀、功耗小、控制容量大等特點。適用于交流50HZ（或60HZ）額定輸入電壓不超過1000V、額定輸出電壓不超過DC100V的電路中，用作各行業機械設備一般電氣控制的直流電源。（電壓可按用戶要求）


圖示

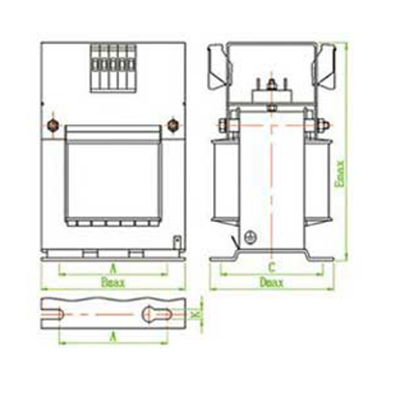

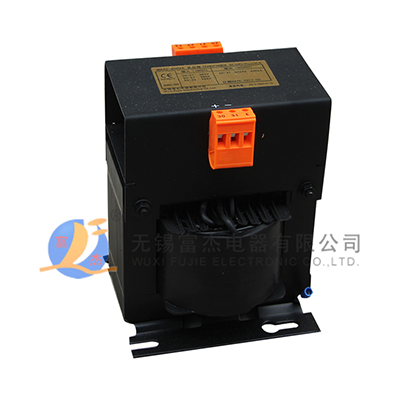

圖1

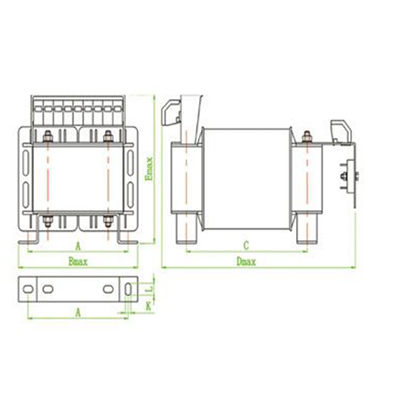

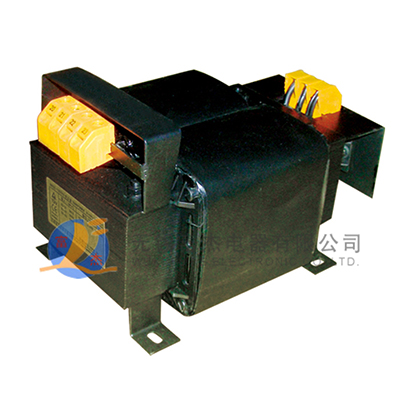

圖2

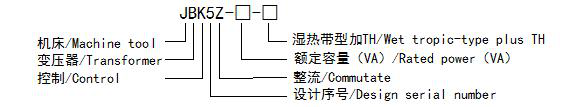

型號含義



訂貨須知

1. 產品型號

2. 次級額定直流電流電壓

3. 初級額定電壓

4. 頻率

5. 其他特殊要求



JBK5Z系列整流電源變壓器主要技術參數

型號
model
外形尺寸/exterior size 安裝尺寸/installation size
安裝孔
/open holes
圖號
chart
number
長 Bmax
length
寬 Dmax
width
高 Emax
high
長 A
length
寬 C
width
K L
JBK5Z-40/63 78 85 135 56±0.15 46±0.125 4.8 9
圖1
chart 1
JBK5Z-100 84 95 140 64±0.15 62±0.15 5.8 11
JBK5Z-160 96 95 145 84±0.175 73.5±0.15 5.8 11
JBK5Z-250 96 105 145 84±0.175 85±0.175 5.8 11
JBK5Z-400 120 105 160 90±0.175 85±0.175 7 12
JBK5Z-630 150 110 200 122±0.2 90±0.175 7 12
JBK5Z-800 150 125 200 122±0.2 105±0.2 7 12
JBK5Z-1000 150 250 150 126±2 152±2 7 12
圖2
chart 2
JBK5Z-1600 176 270 160 146±2 176±2 7 12
JBK5Z-2000 200 290 170 174±2 200±2 7 12
JBK5Z-2500 200 290 170 174±2 200±2 7 12

1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；

2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、 對未列出的規格和尺寸，可根據用戶要求協商確定;

4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；

5、尺寸如有變動，恕不另行通知。
