DZD_SZD系列直流電源

DZD_SZD系列直流電源

DZD/SZD直流電源是我公司最新研制開發的新穎緊湊型電源，具有結構緊湊、外形美觀、功耗小、控制容量大等特點。適用于交流50HZ（或60HZ）額定電壓不超過500V、額定輸出電壓不超過DC24V的電路中，用作個行業機械設備一般電氣控制的直流電源。

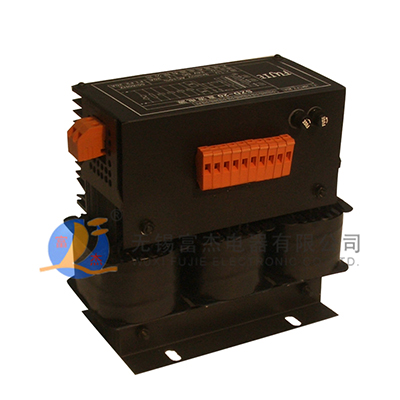

圖示

圖1


型號含義



訂貨須知

1、 產品型號

2、 初級額定電壓

3、 次級額定直流電流電壓

4、 頻率

5、 其他特殊要求


DZD_SZD系列直流電源主要技術參數（常規）

型號 外形尺寸 安裝尺寸 安裝孔 保險絲
長 Bmax 寬 Dmax 高 Emax 長 A 寬 C K L (A)
DZD-2A-DC24V 84 90 145 64±0.15 62±0.15 5.8 11 3A
DZD-5A-DC24V 96 102

145

84±0.175 85±0.175 5.8 11 7.5A
DZD-10A-DC24V 120 105 185 90±0.175 85±0.175 7 12 15A
SZD-20A-DC24V 200 115 195 120 85

7

12 30A

1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；

2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、 對未列出的規格和尺寸，可根據用戶要求協商確定;

4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；

5、尺寸如有變動，恕不另行通知。
