LKSG系列三相干式濾波(調諧)電抗器

LKSG系列三相干式濾波(調諧)電抗器

現代電氣電子設備的大量使用產生非線性電流正以諧波方式影響電網并加重電網污染，導致變壓器及傳輸設備過載所產生的故障，并對測量、傳動、計算等設備產生的嚴重干擾、諧振、電壓畸變?cè)斐晒┯秒娛鹿?。本公司生產的LKSG系列和LKDG系列調諧、濾波電抗器是低損耗、有高抗諧波能力、高線性以免磁飽和低噪音運行的電抗器。具有安裝簡便、使用壽命長，可加裝溫度保護裝置。和電容器串或并組合成補償、諧波吸收及濾波裝置，目前使用廣泛收到很好的效果。


圖示

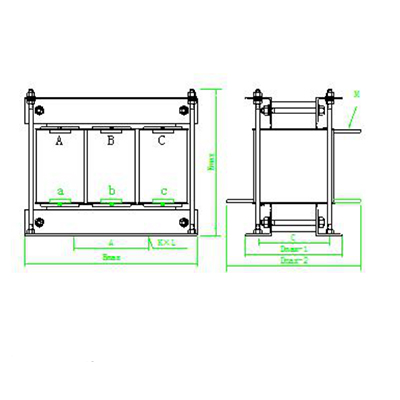

圖1

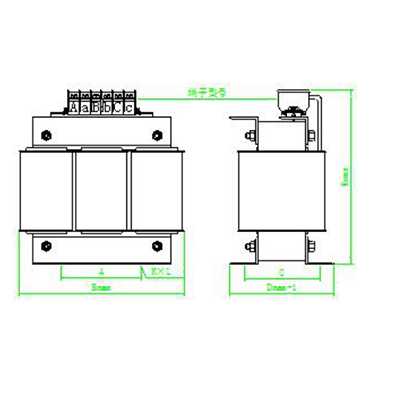

圖2

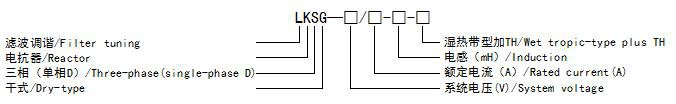

型號含義



訂貨須知

1、 所配變頻器/電機功率

2、 系統電壓

3、 額定電流

4、 電感

5、 其他特殊要求


LKSG系列三相干式濾波(調諧)電抗器主要技術參數

額定電流（A） 匹配電容器容量 電抗率容量
外形尺寸
Bmax×Dmax
×Emax
(mm)
安裝尺寸
A×C
（mm）
安裝孔
K×L
(mm)
3×13.5 10kvar 7% 230×145×250 150×85 10×30
3×16.9 12.5 kvar 7% 230×155×250 150×90 10×30
3×20.4 15 kvar 7% 230×160×250 150×95 10×30
3×27.2 20 kvar 7% 230×165×250 150×100 10×30
3×33.8 25 kvar 7% 230×170×250 150×110 10×30
3×41.7 30 kvar 7% 230×175×250 150×115 10×30
3×54.3 40 kvar 7% 265×180×280 150×115 10×30
3×11.6 10 kvar 13% 230×165×250 150×100 10×30
3×14.5 12 kvar 13% 230×170×250 150×110 10×30
3×17.4 15 kvar 13% 230×175×250 150×115 10×30
3×23.2 20 kvar 13% 265×180×280 150×115 10×30
3×29.1 25 kvar 13% 265×190×280 150×125 10×30
3×34.8 30 kvar 13% 300×200×310 150×120 10×30
3×46.5 40 kvar 13% 300×210×310 150×130 10×30

1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；

2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、 對未列出的規格和尺寸，可根據用戶要求協商確定;

4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；

5、尺寸如有變動，恕不另行通知。
