HKSG系列三相干式換相（進線）電抗器

HKSG系列三相干式換相（進線）電抗器

HKSG系列電抗器串聯在大型直流電機整流設備或交流變頻電機變頻器前，主要起到限制突發電流、抑制干擾和短路電流，維持電流穩定的作用，防止電網電壓三相不平衡及非線性設備對電器的影響，使電機運行更加穩定；同時起到遏制設備產生的諧波分量串入電網而影響其他精密電器設備的工作，也可以減少突發事故損失，抑制電流上升率和補償輸出側電纜線的容抗。我公司生產的電抗器為鐵芯電抗器，額定電流、頻率、電抗率或電感量等參數可根據用戶需要設計制造。

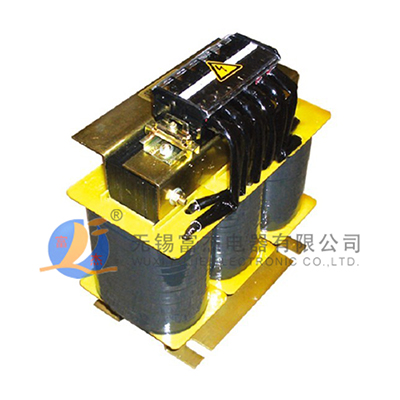

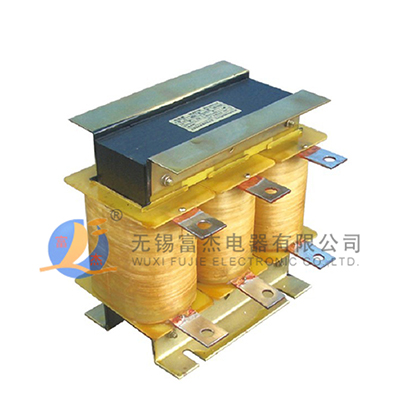

圖示

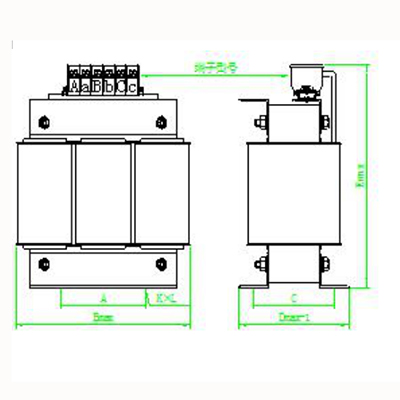

圖1

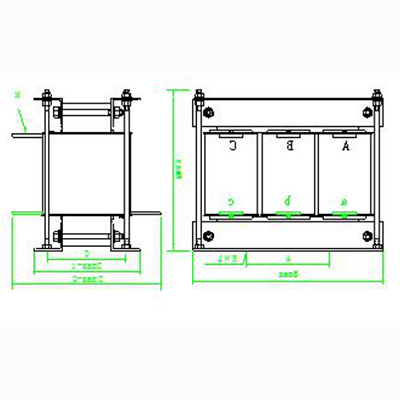

圖2

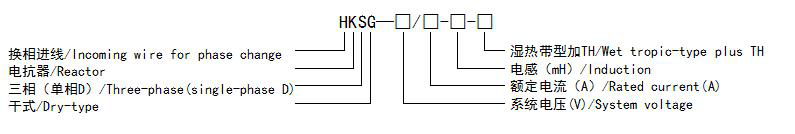

型號含義



訂貨須知

1、 所配變頻器/電機功率

2、 系統電壓

3、 額定電流

4、 電感

5、 其他特殊要求


HKSG系列電抗器主要技術參數（常規）

電流 電感 外形尺寸 安裝尺寸 安裝孔 端子號 孔Φ


圖號
A mH Bmax Dmax-1 Dmax-2 Emax A C K×L


A mm
5 5.602 120 75 --- 150 60 55 7×15


16 --- 圖1
7.5 3.735 120 82 --- 150 60 60 7×15 16 ---
10 2.801 150 80 --- 175 90 60 7×15 32 ---
18 1.556 150 90 --- 175 90 70 7×15 32 ---
22 1.273 180 100 --- 200 100 70 7×20 32 ---
25 1.120 180 105 --- 200 100 75 7×15 32 ---
28 1.000 180 105 --- 200 100 75 7×15 32 ---
35 0.800 180 115 --- 210 100 85 7×20 63 ---
40 0.700 180 120 --- 210 100 90 7×20 63 ---
50 0.560 180 125 --- 210 100 95 7×20 63 ---
63 0.445 230 130 --- 255 150 100 10×30


63 ---
71 0.395 230 130 --- 260 150 100 10×30 100 ---
80 0.350 230 135 --- 260 150 05 10×30 100 ---
90 0.308 230 140 --- 260 150 110 10×30 100 ---
100 0.280 230 145 --- 260 150 115 10×30 100 ---
112 0.250 230 150 --- 270 150 115 10×30 150 ---
125 0.224 230 150 --- 270 150 120 10×30 150 ---
130 0.215 230 150 --- 270 150 120 10×30 150 ---
150 0.187 265 180 210 235 150 120 10×30 --- Φ14 圖2
160 0.175 265 180 210 235 150 120 10×30 --- Φ14
180 0.156 265 185 225 235 150 125 10×30 --- Φ14
200 0.140 265 190 225 240 150 130 10×30 --- Φ14
225 0.124 265 190 225 240 150 130 10×30 --- Φ14
250 0.112 265 205 235 240 150 140 10×30 --- Φ14
280 0.100 265 205 235 240 150 140 10×30 --- Φ14
315 0.089 300 205 240 280 150 140 10×30 --- Φ14
330 0.085 300 205 240 280 150 140 10×30 --- Φ14
350 0.080 300 210 250 280 150 150 10×30 --- Φ14
400 0.070 300 210 250 280 150 150 10×30 --- Φ14
500 0.056 300 240 290 280 150 160 10×30 --- Φ14
560 0.050 300 240 290 280 150 160 10×30 --- Φ14
630 0.044 300 260 310 330 150 170 10×30 --- Φ14
660 0.042 300 260 310 330 150 170 10×30 --- Φ14
710 0.039 480 260 350 370 220 165 17×25


--- Φ17
800 0.035 480 260 350 370 220 165 17×25 --- Φ17
910 0.031 540 310 390 510 350 165 17×25 --- Φ17
1000 0.028 540 310 390 510 350 165 17×25 --- Φ17

1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；

2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、 對未列出的規格和尺寸，可根據用戶要求協商確定;

4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；

5、尺寸如有變動，恕不另行通知。
