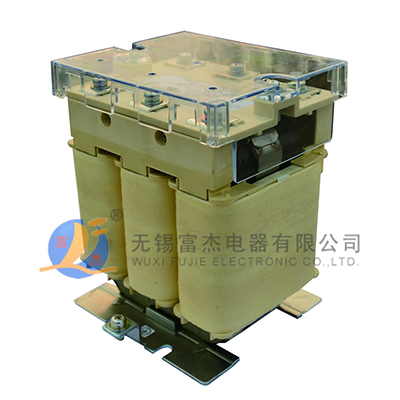

FANUC系統電抗器
FANUC系統電抗器
用途
該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當低壓電網中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
訂貨須知
1、所需變頻器/電機功率
2、系統電壓
3、額定電壓
4、電感
5、其他特殊要求
性能參數
1.可用于230V、400V、660V系統。
2.電抗率的種類：1%、6%、12%、13%
3.額定絕緣水平3kV/min。
4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5.電抗器噪聲不大于45dB
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
8.三相電抗器的任意兩相電抗值之差不大于±3%。
9.耐溫等級F 級（155℃）或H級（180℃）以上。
型號說明
| 電抗器型號> |
電抗器
容量>
|
電感量(mH)> |
外形尺寸
Bmax×Dmax×Emax
(mm)>
|
安裝尺寸
A×C
(mm)>
|
安裝孔
K×L
(mm)>
|
| DK-0187 > | 125A > | 0.045mH> | 135×160×160> | 55×140> | 7*12> |
| DK-0186> | 110A > | 0.07mH> | 135×160×160> | 55×140> | 7*12> |
| DK-0185> | 62A > | 0.11mH> | 135×120×160> | 55×95 | 7*12 |
| DK-0184> | 46A > | 0.15mH> | 135×120×160> | 55×95 | 7*12 |
圖示
|
|

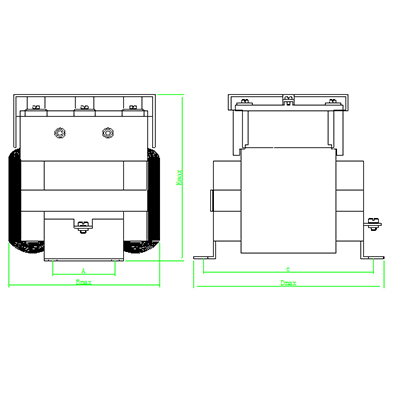

| 圖1 | |
|
|

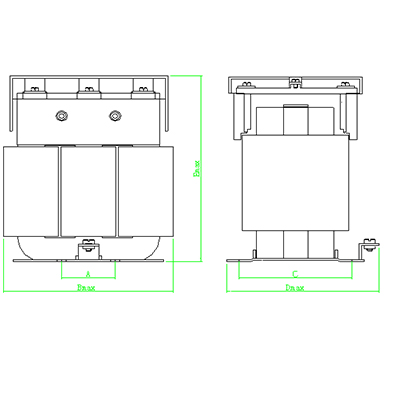

| 圖2 |
訂貨須知
1. 產品型號
2. 額定容量
3. 初次級額定電壓
4. 頻率
5. 需要ROHS環保認證的請注明
6. 其他特殊要求
FANUC系統電抗器主要技術參數
| 電抗器型號 |
電抗器
容量
|
電感量(mH) |
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A<×C
(mm)
|
安裝孔
K×L
(mm)
|
| DK-0187 | 125A | 0.045mH | 135×160×160 | 55×140 | 7*12 |
| DK-0186 | 110A | 0.07mH | 135×160×160 | 55×140 | 7*12 |
| DK-0185 | 62A | 0.11mH | 135×120×160 | 55×95 | 7*12 |
| DK-0184 | 46A | 0.15mH | 135×120×160 | 55×95 | 7*12 |
1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；
2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；
3、 對未列出的規格和尺寸，可根據用戶要求協商確定;
4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；
5、尺寸如有變動，恕不另行通知。
