電抗器
CKDG系列
CKDG系列干式串聯電抗器主要技術參數
用途
該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
訂貨須知
1、所需變頻器/電機功率
2、系統電壓
3、額定電壓
4、電感
5、其他特殊要求
性能參數
1.可用于230V、400V、660V系統。
2.電抗率的種類：1%、6%、12%、13%
3.額定絕緣水平3kV/min。
4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5.電抗器噪聲不大于45dB
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
8.三相電抗器的任意兩相電抗值之差不大于±3%。
9.耐溫等級B 級（130℃）或H級（180℃）以上。
| 型號說明 |
 |
|
圖示 |
 |
|

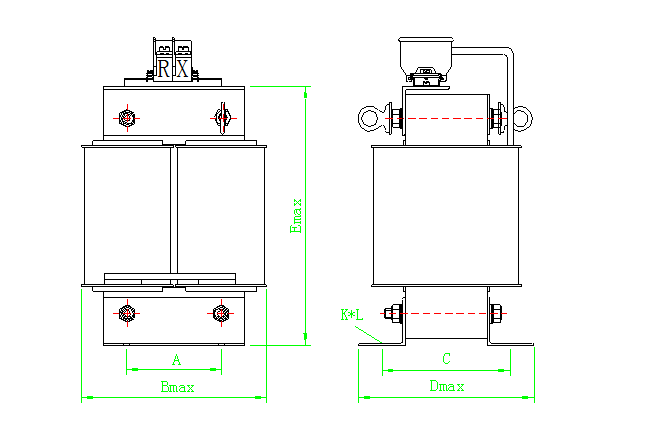

CKDG系列單相電抗器外觀-圖1 |
 |
|

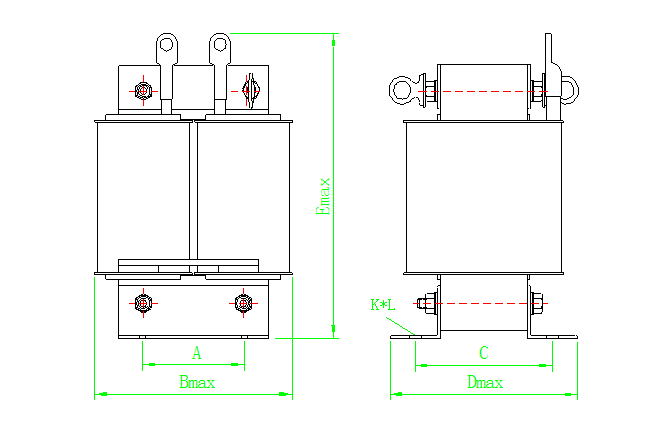

CKDG系列單相電抗器外觀-圖2 |
（鋁線）串聯電抗器參數及外形尺寸（尺寸如有變動，恕不另行通知）
CKDG型，230V系統，單相，XL/XC=6%， 匹配電容器電壓250V （適用于5次、7次諧波較大的場合）
| 電抗器型號 |
匹配 電容器 容量 |
電抗器 容量 |
電感量(mH) | 外形尺寸 Bmax×Dmax×Emax (mm) | 安裝尺寸 A×C (mm) | 安裝孔 K×L (mm) |
| CKDG-0.3/0.25-6% | 5 kvar | 0.5 kvar | 2.389 | 175×135×210 | 120×95 | 9*18 |
| CKDG-0.6/0.25-6% | 10 kvar | 0.6 kvar | 1.194 | 175×135×210 | 120×95 | 9*18 |
| CKDG-0.9/0.25-6% | 15 kvar | 0.9 kvar | 0.796 | 175×135×210 | 120×95 | 9*18 |
| CKDG-1.2/0.25-6% | 20 kvar | 1.2 kvar | 0.597 | 175×135×250 | 120×95 | 9*18 |
| CKDG-1.5/0.25-6% | 25 kvar | 1.5 kvar | 0.478 | 175×135×250 | 120×95 | 9*18 |
| CKDG-1.8/0.25-6% | 30 kvar | 1.8 kvar | 0.398 | 175×145×250 | 120×105 | 9*18 |
| CKDG-2.1/0.25-6% | 35 kvar | 2.1 kvar | 0.341 | 175×145×290 | 120×105 | 9*18 |
| CKDG-2.4/0.25-6% | 40 kvar | 2.4 kvar | 0.299 | 175×145×290 | 120×105 | 9*18 |
| 電抗器型號 |
匹配 電容器 容量 |
電抗器 容量 |
電感量(mH) | 外形尺寸 Bmax×Dmax×Emax (mm) | 安裝尺寸 A×C (mm) | 安裝孔 K×L (mm) |
| CKDG-0.35/0.25-7% | 5 kvar | 0.35 kvar |
2.787 |
175×135×210 | 120×95 | 9*18 |
| CKDG-0.7/0.25-7% | 10 kvar | 0.7 kvar |
1.393 |
175×135×210 | 120×95 | 9*18 |
| CKDG-1.05/0.25-7% | 15 kvar | 1.05 kvar |
0.929 |
175×135×250 | 120×95 | 9*18 |
| CKDG-1.4/0.25-7% | 20 kvar | 1.4 kvar |
0.697 |
175×135×250 | 120×95 | 9*18 |
| CKDG-1.75/0.25-7% | 25 kvar | 1.75 kvar |
0.557 |
175×145×250 | 120×95 | 9*18 |
| CKDG-2.1/0.25-7% | 30 kvar | 2.1 kvar |
0.464 |
175×145×290 | 120×95 | 9*18 |
| CKDG-2.45/0.25-7% | 35 kvar | 2.45 kvar |
0.398 |
175×145×290 | 120×105 | 9*18 |
| CKDG-2.8/0.25-7% | 40 kvar | 2.8 kvar |
0.348 |
175×145×290 | 120×105 | 9*18 |
說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
（鋁線）串聯電抗器參數及外形尺寸（尺寸如有變動，恕不另行通知）
CKDG型，230V系統，單相，XL/XC=12%， 匹配電容器電壓250V （適用于3次諧波的場合）
說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
