CKSG系列干式串聯電抗器

CKSG系列干式串聯電抗器

用途

該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。


訂貨須知

1、所需變頻器/電機功率

2、系統電壓

3、額定電壓

4、電感

5、其他特殊要求


性能參數

1.可用于400V、660V系統。

2.電抗率的種類：1%、6%、12%、13%

3.額定絕緣水平3kV/min。

4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。

5.電抗器噪聲不大于45dB

6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。

7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。

8.三相電抗器的任意兩相電抗值之差不大于±3%。

9.耐溫等級B 級（130℃）或H級（180℃）以上。

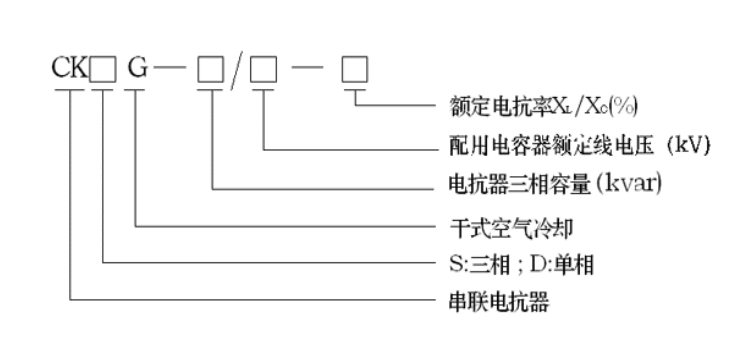

型號說明




圖示

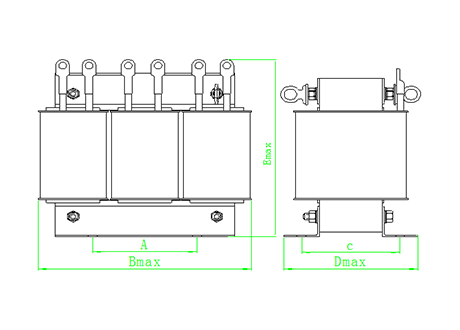

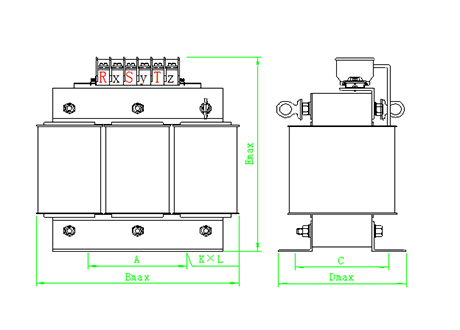

CKSG系列三相電抗器外觀-圖1 CKSG系列三相電抗器外觀-圖2


（鋁線）串聯電抗器參數及外形尺寸（尺寸如有變動，恕不另行通知）

表一：CKSG型，400V系統，三相，XL/XC=6%，7%， 匹配電容器電壓450V （適用于有5次、7次諧波的場合）

電抗器型號
圖
號
匹配
電容器
容量
電抗器
容量
電感量(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安裝尺寸
A×C
(mm)
安裝孔
K×L
(mm)
CKSG-0.3/0.45-6%
圖
1
圖2
5 kvar 0.3 kvar 3×7.739 260×130×210 220×95 9×18
CKSG-0.6/0.45-6% 10 kvar 0.6 kvar 3×3.869 260×130×210 220×95 9×18
CKSG-0.9/0.45-6% 15 kvar 0.9 kvar 3×2.580 260×130×210 220×95 9×18
CKSG-1.2/0.45-6% 20 kvar 1.2 kvar 3×1.935 260×130×210 220×95 9×18
CKSG-1.5/0.45-6% 25 kvar 1.5 kvar 3×1.548 260×130×250 220×95 9×18
CKSG-1.8/0.45-6% 30 kvar 1.8 kvar 3×1.29 260×130×250 220×95 9×18
CKSG-2.16/0.45-6% 35kvar 2.16 kvar 3×1.106 260×140×250 220×105 9×18
CKSG-2.4/0.45-6% 40 kvar 2.4 kvar 3×0.967 260×140×250 220×105 9×18
電抗器型號
圖
號
匹配
電容器
容量
電抗器
容量
電感量(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安裝尺寸
A×C
(mm)
安裝孔
K×L
(mm)
CKSG-0.35/0.45-7%
圖
1
圖2
5 kvar 0.3 kvar 3×9.029 260×130×210 220×95 9×18
CKSG-0.7/0.45-7% 10 kvar 0.6 kvar 3×4.514 260×130×210 220×95 9×18
CKSG-1.05/0.45-7% 15 kvar 0.9 kvar 3×3.01 260×130×210 220×95 9×18
CKSG-1.4/0.45-7% 20 kvar 1.2 kvar 3×2.257 260×130×210 220×95 9×18
CKSG-1.75/0.45-7% 25 kvar 1.5 kvar 3×1.806 260×140×210 220×105 9×18
CKSG-2.1/0.45-7% 30 kvar 1.8 kvar 3×1.505 260×140×250 220×105 9×18
CKSG-2.45/0.45-7% 35kvar 2.16 kvar 3×1.29 260×140×250 220×105 9×18
CKSG-2.8/0.45-7% 40 kvar 2.4 kvar 3×1.129 260×140×250 220×105 9×18

說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。



表二：CKSG型，400V系統，三相，XL/XC=12%，13%， 匹配電容器電壓：525V（適用于有3次諧波的場合）

電抗器型號 圖號

匹配

電容器

容量

電抗器

容量

電感量

(mH)

外形尺寸

Bmax×Dmax×Emax (mm)

安裝尺寸

A×C (mm)

安裝孔

K×L (mm)

CKSG-0.6/0.525-12% 圖 1 5 kvar 0.60 kvar 3×21.067 260×130×210 220×95 9×18
CKSG-1.2/0.525-12% 10 kvar 1.20 kvar 3×10.533 260×130×210 220×95 9×18
CKSG-1.8/0.525-12% 15 kvar 1.80 kvar 3×7.022 260×130×250 220×95 9×18
CKSG-2.4/0.525-12% 20 kvar 2.40 kvar 3×5.267 260×130×250 220×95 9×18
CKSG-3.0/0.525-12% 25 kvar 3.00 kvar 3×4.213 260×140×290 220×105 9×18
CKSG-3.5/0.525-12% 30 kvar 3.60 kvar 3×3.01 260×140×330 220×105 9×18
CKSG-4.3/0.525-12% 35 kvar 4.32 kvar 3×2.926 260×140×330 220×105 9×18
CKSG-4.8/0.525-12% 40 kvar 4.80 kvar 3×2.633 260×140×330 220×105 9×18
電抗器型號 圖號

匹配

電容器

容量

電抗器

容量

電感量

(mH)

外形尺寸

Bmax×Dmax×Emax (mm)

安裝尺寸

A×C (mm)

安裝孔

K×L (mm)

CKSG-0.65/0.525-13% 圖 1 5 kvar 0.65 kvar 3×21.067 260×130×210 220×95 9×18
CKSG-1.3/0.525-13% 10 kvar 1.3 kvar 3×10.533 260×130×210 220×95 9×18
CKSG-1.95/0.525-13% 15 kvar 1.95 kvar 3×7.022 260×130×250 220×95 9×18
CKSG-2.6/0.525-13% 20 kvar 2.6 kvar 3×5.267 260×130×250 220×95 9×18
CKSG-3.25/0.525-13% 25 kvar 3.25 kvar 3×4.213 260×140×290 220×105 9×18
CKSG-3.9 /0.525-13% 30 kvar 3.9 kvar 3×3.01 260×140×330 220×105 9×18
CKSG-4.55/0.525-13% 35 kvar 4.55 kvar 3×2.926 260×140×330 220×105 9×18
CKSG-5.2/0.525-13% 40 kvar 5.2 kvar 3×2.633 260×140×330 220×105 9×18

說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。


表三：CKSG型，400V系統，三相，XL/XC=6%， 匹配電容器電壓：525V（適用于5、7次諧波較大的場合）

電抗器型號 圖號

匹配

電容器

容量

電抗器

容量

電感量

(mH)

外形尺寸

Bmax×Dmax×Emax (mm)

安裝尺寸

A×C (mm)

安裝孔

K×L (mm)

CKSG-0.3/0.525-6%

圖 1

圖2

5 kvar 0.3 kvar 3×10.53 260×130×210 220×95 9×18
CKSG-0.6/0.525-6% 10 kvar 0.6 kvar 3×5.267 260×130×210 220×95 9×18
CKSG-0.9/0.525-6% 15 kvar 0.9 kvar 3×3.511 260×130×210 220×95 9×18
CKSG-1.2/0.525-6% 20 kvar 1.2 kvar 3×2.633 260×140×210 220×105 9×18
CKSG-1.5/0.525-6% 25 kvar 1.5 kvar 3×2.107 260×140×250 220×105 9×18
CKSG-1.8/0.525-6% 30 kvar 1.8 kvar 3×1.756 260×140×250 220×105 9×18
CKSG-2.16/0.525-6% 35 kvar 2.16 kvar 3×1.505 260×140×250 220×105 9×18
CKSG-2.4/0.525-6% 40 kvar 2.4 kvar 3×1.317 260×140×290 220×105 9×18
說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。


表四：CKSG型，400V系統，三相，XL/XC=1%， 匹配電容器電壓450V （限流）

電抗器型號 圖號

匹配

電容器

容量

電抗器

容量

電感量

(mH)

外形尺寸

Bmax×Dmax×Emax (mm)

安裝尺寸

A×C (mm)

安裝孔

K×L (mm)

CKSG-0.05/0.45-1%

圖 1

圖2

5 kvar 0.05 kvar 3×1.290 180×95×200 150×70 7×12
CKSG-0.10/0.45-1% 10 kvar 0.10 kvar 3×0.645 180×95×200 150×70 7×12
CKSG-0.15/0.45-1% 15 kvar 0.15 kvar 3×0.430 180×95×200 150×70 7×12
CKSG-0.20/0.45-1% 20 kvar 0.20 kvar 3×0.322 180×95×200 150×70 7×12
CKSG-0.25/0.45-1% 25 kvar 0.25 kvar 3×0.258 180×95×200 150×70 7×12
CKSG-0.30/0.45-1% 30 kvar 0.30 kvar 3×0.215 180×95×200 150×70 7×12
CKSG-0.35/0.45-1% 35 kvar 0.36 kvar 3×0.184 180×95×200 150×70 7×12
CKSG-0.40/0.45-1% 40 kvar 0.40 kvar 3×0.161 180×95×200 150×70 7×12

說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
