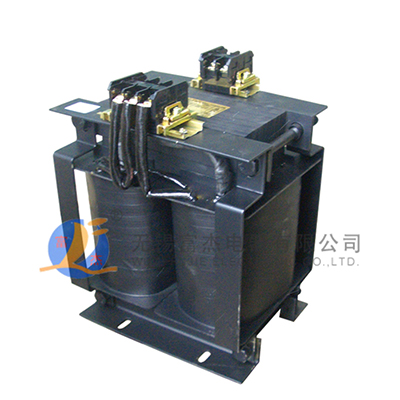

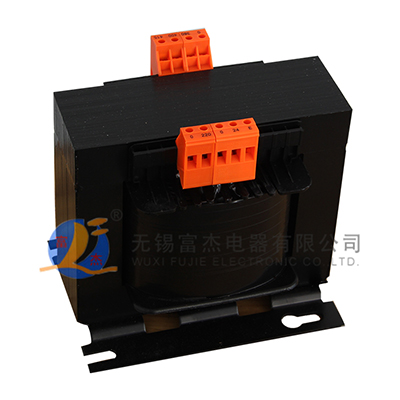

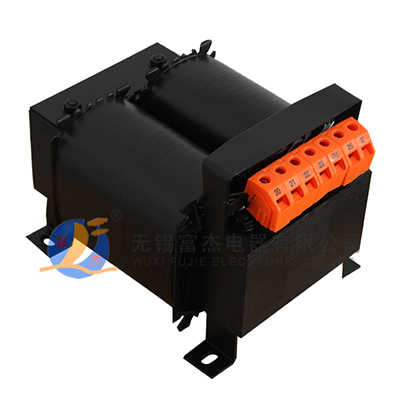

JBK5系列機床控制變壓器

JBK5系列機床控制變壓器

JBK5系列機床控制變壓器是我廠吸收國內外同類產品的優點，結合我廠多年積累的豐富的變壓器制造技術而研制開發的新一代產品。該產品采用高導磁材料制造，硅鋼片之間、底板與硅鋼片之間的聯結用氣體保護氬弧焊形成了一個整體；底板采用防蝕合金材料，提高了接地可靠性；接線端子采用組合式結構，不僅增加了電氣間隙和爬電距離，而且提高了接線的密集程度，防護等級達到了IP20，可防止偶爾觸及電路的危險。該產品適用于交流50/60HZ、輸入電壓不超過400V、輸出額定電壓不超過660V的電路中，可作為各行業機械設備的一般電器控制電源，工作照明和信號燈的電源。

產品符合JB5555和GB/T5226.1以及VDEO551、IEC439、IEC204-1等標準，可與國外同類產品互換使用。


圖示

圖1
圖2
圖3


型號含義



訂貨須知

1. 產品型號

2. 額定容量

3. 初次級額定電壓

4. 頻率

5. 需要ROHS環保認證的請注明

6. 其他特殊要求


JBK5系列機床控制變壓器主要技術參數（有TüV、CE認證，其中圖1規格有ROHS環保認證）

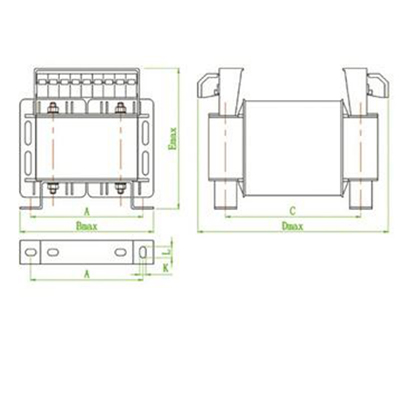

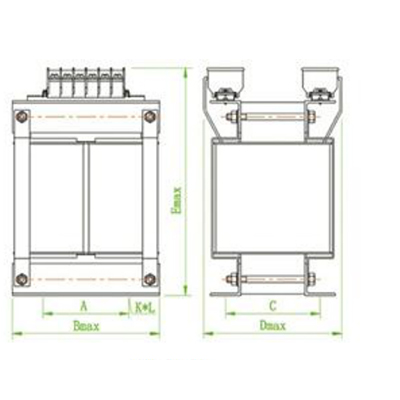

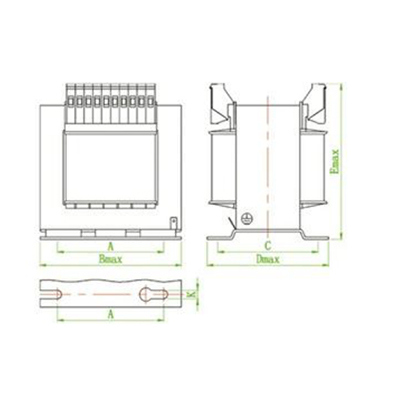

NO. 型號容量 外形尺寸 安裝尺寸 孔 圖號
長
B max
寬
D max
高
E max
長
A
寬
C
K×L
1 JBK5-40/63 78 75 92 56±0.15 46±0.125 4.8 圖 1
2 JBK5-100 84 90 98 64±0.15 62±0.15 4.8
3 JBK5-160 96 90 108 84±0.175 73.5±0.15 5.8
4 JBK5-250 96 102 108 84±0.175 85±0.175 5.8
5 JBK5-400 120 105 125 90±0.175 85±0.175 7
6 JBK5-500 120 120 125 90±0.175 98±0.175 7
7 JBK5-630 150 110 150 122±0.2 90±0.175 7
8 JBK5-800 150 125 150 122±0.2 105±0.2 7
9 JBK5-1000矮 150 150 150 122±0.2 130±0.2 7
10 JBK5-3500 228 175 220 180±1 125±1 9
11 JBK5-4000 228 180 220 180±1 130±1 9
12 JBK5-5000 228 190 220 180±1 140±1 9
13 JBK5-6000 264 190 250 200±1 140±1 9
14 JBK5-7000 264 200 250 200±1 150±1 9
15 JBK5-8000 264 205 250 200±1 155±1 9
16 JBK5-1000 150 215 150 126±2 152±2 7 圖 2
17 JBK5-1600 176 235 160 146±2 176±2 7
18 JBK5-2500 200 258 170 174±2 200±2 7
19 JBK5-3000 200 258 170 174±2 200±2 7
20 JBK5-3500 200 258 180 174±2 200±2 7
21 JBK5-4000 240 200 325 120 120 10×20
圖 3
22 JBK5-5000 240 220 340 120 130 10×20
23 JBK5-6000 240 240 340 120 140 10×20
24 JBK5-6500 300 230 360 170 135 10×20
25 JBK5-7000 300 240 360 170 140 10×20
26 JBK5-8000 300 250 360 170 150 10×20


型號容量
空載 損耗
(W)
效率
(%)
負載下的輸出電壓 空載輸出電壓
額定輸入電壓
(V)
額定
輸入
電壓
(V)
信號繞組(V) 控制繞組(V) 信號繞組(V) 控制繞組(V)
JBK5-40/63VA 7 80
6≥Um＞5
12≥Um＞10
95%～105%
UH
6或12
6 or 12
1.1Um
AC380±5%
AC220±5%
其他
根據客戶需求
AC380
220
127
110
36
24
12
6
其他
根據
客戶要求
JBK5-100VA 9
JBK5-160VA 12 85
JBK5-250VA 15
JBK5-400VA 15
JBK5-500VA 16
JBK5-630VA 16
JBK5-800VA 18 90
JBK5-1000VA 20
JBK5-1600VA 30
6≥Um＞4.5
12≥Um＞9
JBK5-2000VA 40
JBK5-2500VA 50
JBK5-3000VA 60
JBK5-3500VA 70


1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；

2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、 對未列出的規格和尺寸，可根據用戶要求協商確定;

4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；

5、尺寸如有變動，恕不另行通知。
