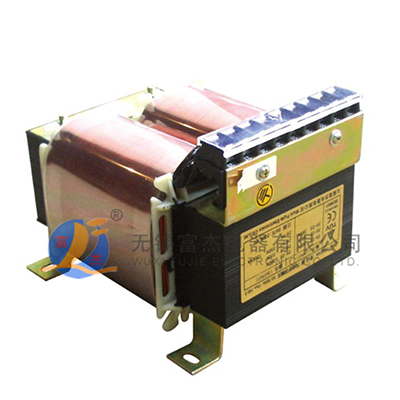

JBK3系列機床控制變壓器

JBK3系列機床控制變壓器

JBK3系列機床控制變壓器是參照聯邦德國西門子公司(SIEMENS)八十年代先進技術設計制造的新系列產品，符合VDEO551、IEC204-1、IEC439、GB/T5226.1-2002等有關標準，可與國外同類產品互換使用。接線方式可采用壓接方式。并具有防止偶然觸及保護要求的接線端子。該產品適用于交流50/60HZ、輸入電壓不超過1000V，能廣泛用于機床、數控設備、機械設備等一般電器的控制電源，工作照明和信號燈的電源之用。


圖示

圖1

圖2


型號含義



訂貨須知

1、 所配變頻器/電機功率

2、 系統電壓

3、 額定電流

4、 電感

5、 其他特殊要求


JBK3系列機床控制變壓器主要技術參數（常規）

型號 外形尺寸 安裝尺寸 安裝孔 接線端 圖號
長 Bmax 寬 Dmax 高 Emax 長 A 寬 C K L 數量
JBK3-40/63 78 80 92 56±0.4 46±2.5 4.8 9 12 圖1
JBK3-100 84 95 98 64±0.4 62±2.5 5.8 11 12
JBK3-160 96 96 108 84±0.4 71±3 5.8 11 14
JBK3-250 96 115 108 84±0.4 85±3 5.8 11 14
JBK3-400 120 110 125 90±0.4 85±3 7 12 18
JBK3-630 150 110 145 122±0.5 90±3.5 7 12 22
JBK3-800 150 125 145 122±0.5 105±3.5 7 12 22
JBK3-1000立 150 150 145 122±0.5 130±3.5 7 12 22
JBK3-1000 150 200 152 126±2 152±3.5 7 12 18 圖2
JBK3-1600 176 230 165 146±2 176±3.5 7 12 18
JBK3-2000 200 260 186 174±2 200±3.5 7 12 22
JBK3-2500 200 260 186 174±2 200±3.5 7 12 22
JBK3-3000 200 260 186 174±2 200±3.5 7 12 22
JBK3-3500 200 260 196 174±2 200±3.5 7 12 22

1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；

2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、 對未列出的規格和尺寸，可根據用戶要求協商確定;

4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；

5、尺寸如有變動，恕不另行通知。
